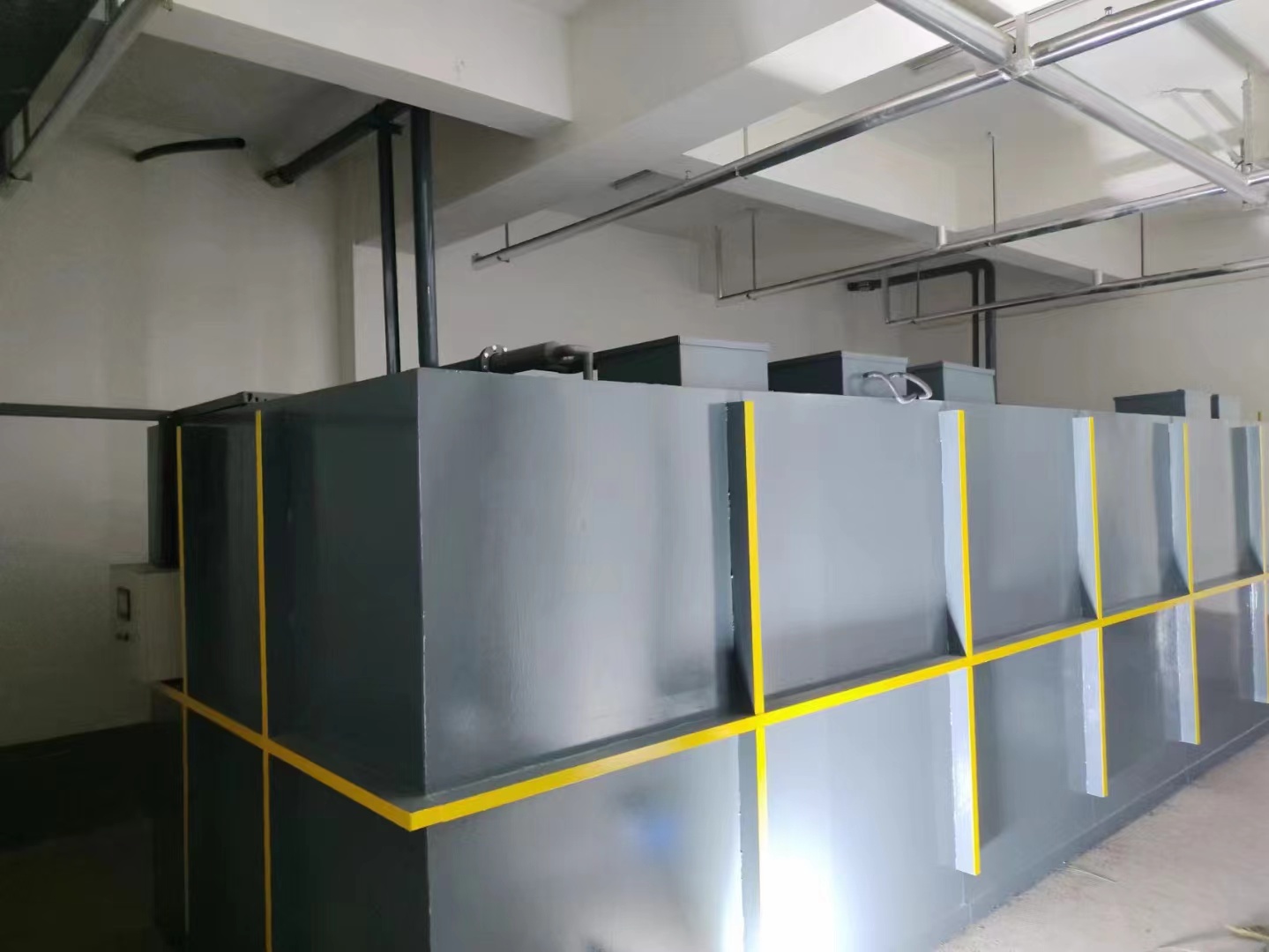

一体化污水处理设备结构：

初沉池:池体大多为竖流式沉淀池，沉淀下来的污泥用空气提至污泥池。

 调节池:用于调节水量和均匀水质，使污水能比较均匀进入后续处理单元。调节池内设置预曝气系统，可提高整个系统的抗冲击性，及减少污水在厌氧状。

 缺氧池:池内为缺氧状态，主要进行脱氮处理，并设置弹性填料以作为反硝化的载体

 好氧池:池中好氧菌以填料为载体，利用污水中的有机物为食料，将污水中的有机物分解成CO2和H2O，从而达到净化目的。好氧微生物生存所需的氧气由风机提供。

 二沉池:污水经过生物接触氧化池处理后出水自流进入二沉池，以进一步沉淀去除脱落的生物膜和部份有机及无机小颗粒。

 池:污水经沉淀后，及大肠杆菌指标仍末达到排放标准，为了消灭及大肠杆菌，投加氯片剂进行处理，采用折板形式依靠自身重力，直接排放附近市政管道。

 污泥池:好氧消化处理沉淀池所排放的剩余污泥，经过处理后的污泥体积更小、更稳定，便于外运。
